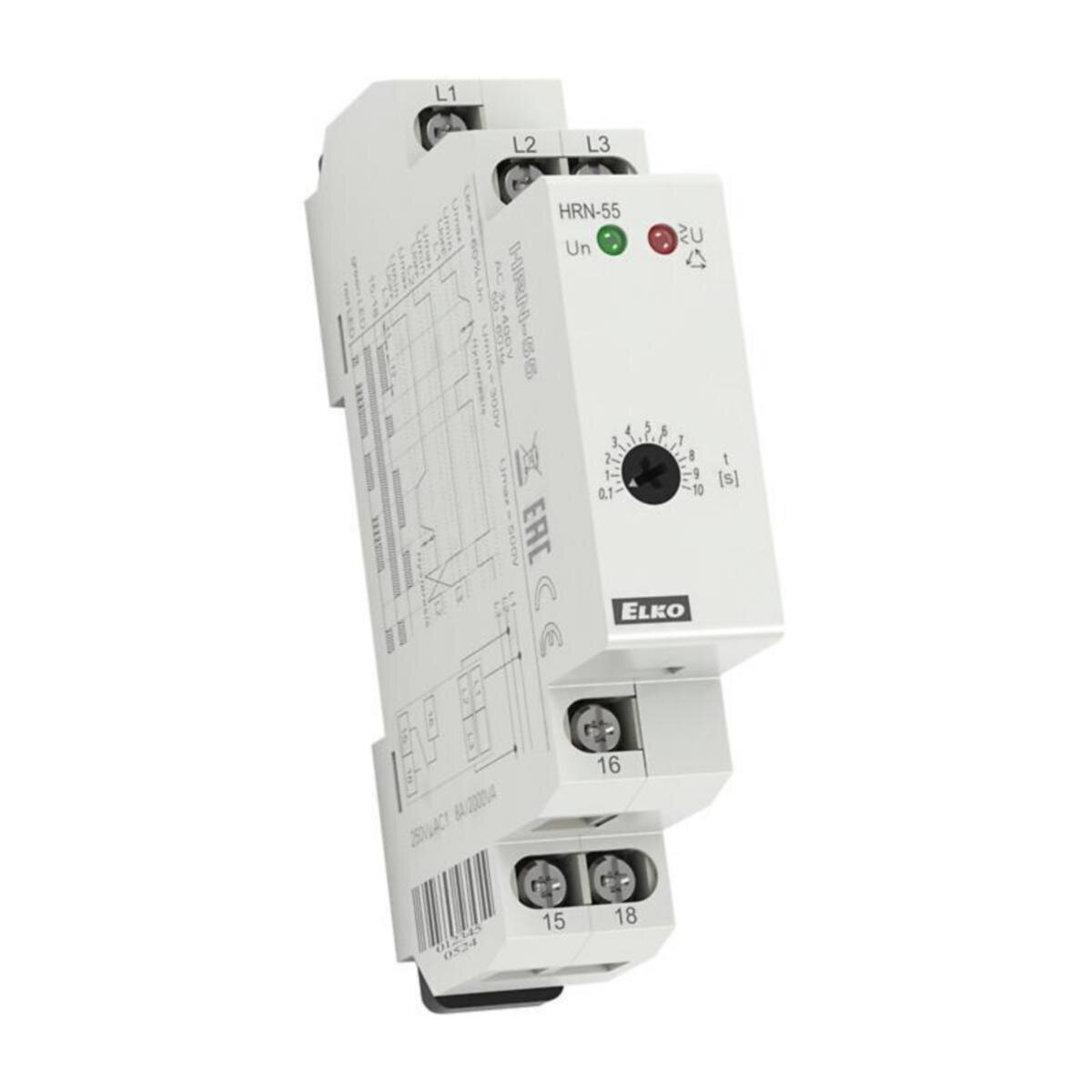

Valvontarele Elko EP HRN-55

Tuotekuvaus

Korvaa aiemmat releet HRN-51 ja HRN-51N
Rele valvoo vaihejärjestystä- ja vikaa, käyttö 3-vaiheverkoissa
HRN-55 - syöttö kaikilta vaiheilta, mikä tarkoittaa sitä että rele toimii vaikka jokin vaiheista katkeaa
HRN-55N - syöttö L1-N, valvoo myös N-pisteen katkeamista
Kiinteä viive T1 (500ms) ja säädettävä viive T2 (0.1-10s)
Vikatilan ilmaisu LED-merkkivalolla ja lähtökosketin pois päältä.
Lähtökosketin: 1x vaihto 16A / 250V AC1
1 moduuli, DIN-kiskoasennus

Rele 3-vaiheisten syöttöjen valvontaan vaihejärjestysvirheiden ja vaihevikojen
havaitsemiseksi. Vihreä LED on pysyvästi päällä ja ilmoittaa sähkösyötön päälläolon.
Vaihevian aikana tai jännitetason ylittyessä punainen LED villkkuu ja rele katkaisee.
Siirryttäessä vikatilaan viiveet ovat käytössä. Viive T2 voidaan asettaa releen etupinnnan
potentiometrillä. Mikäli vaihejärjestys havaitaan virheelliseksi, punainen LED palaa jatkuvasti
ja relekärki avautuu. Mikäli syöttöjännite putoaa alle 60% Un (pois alataso), relekärki avautuu
välittömästi ilman viivettä ja vika ilmaistaan punaisella LEDillä.
